Limites d'Atterberg à Paris : Caractérisation Fine des Sols Fins du Bassin Parisien

Sols fiables. Décisions éclairées.

EN SAVOIR PLUS

Lors d'une réhabilitation lourde rue de Rivoli, dans le 4e arrondissement, l'ouverture d'une fouille pour un nouveau niveau de sous-sol a révélé des marnes et caillasses typiques du Lutétien, saturées après une semaine de précipitations automnales. Le matériau, qui semblait stable en surface, a commencé à fluer sous la pression de la pelle mécanique. Le diagnostic immédiat : une sensibilité à l'eau que seule une analyse des limites d'Atterberg pouvait quantifier. À Paris, où les formations argilo-marneuses alternent avec les calcaires grossiers et les remblais historiques, ces essais d'identification ne sont pas une simple formalité de laboratoire. La transition entre un état solide cassant et un comportement plastique déformable peut compromettre un blindage de fouille traditionnel si l'indice de plasticité est sous-estimé. Dans ce contexte, le prélèvement d'échantillons intacts pour les limites d'Atterberg devient un jalon critique du puits d'inspection qui permet d'observer la stratigraphie réelle, tandis qu'un essai triaxial sur le même horizon renseigne sur la résistance au cisaillement drainé que la plasticité seule ne peut prédire.

La limite de liquidité n'est pas qu'une valeur : c'est la frontière hydrique où un sol parisien passe du solide au fluide sous contrainte.

Nos domaines de service

Méthodologie et portée

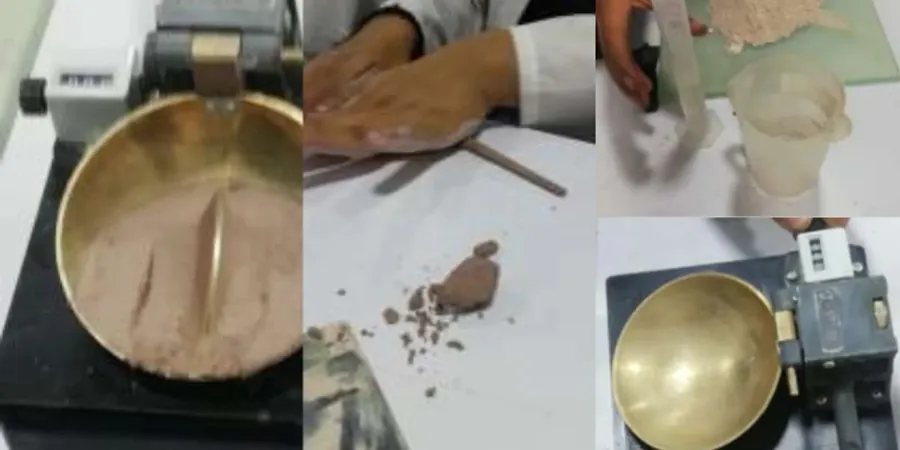

L'erreur la plus fréquente sur les chantiers parisiens est de traiter l'essai de limites d'Atterberg comme un simple indice de classification, en négligeant son rôle prédictif sur le retrait-gonflement. Un maître d'œuvre qui commande uniquement une granulométrie sur un échantillon de 'marne verte' du Marno-Calcaire de Saint-Ouen risque de passer à côté d'un potentiel de gonflement significatif si la limite de liquidité dépasse 50 % et que l'indice de plasticité grimpe au-delà de 20. La norme NF P94-051 impose une préparation rigoureuse : tamisage à 400 µm, malaxage à l'eau distillée et détermination à la coupelle de Casagrande pour la limite de liquidité, complétée par la méthode du rouleau pour la limite de plasticité. Sur les argiles plastiques du Sparnacien, souvent rencontrées en profondeur dans le nord-ouest parisien, l'essai exige une homogénéisation parfaite, car la présence de fines lentilles sableuses peut fausser la mesure. Le diagramme de Casagrande (indice de plasticité versus limite de liquidité) permet alors de classer l'argile et d'anticiper son comportement mécanique sous variation hydrique, paramètre essentiel avant toute conception de semelle ou de soutènement provisoire.
Limites d'Atterberg à Paris : Caractérisation Fine des Sols Fins du Bassin Parisien
Image technique — Paris

Considérations locales

Le contraste est saisissant entre les argiles vertes de la Plaine Monceau et les calcaires du sous-sol de Montparnasse. Dans le 17e, les sols fins du Sparnacien présentent une limite de liquidité dépassant régulièrement 60 %, avec un indice de plasticité autour de 30, les classant comme argiles très plastiques (At). Ces formations réagissent aux cycles saisonniers par des variations de volume qui peuvent générer des tassements différentiels sur les fondations superficielles. À l'inverse, sur la rive gauche, les altérites calcaires et les sables de Beauchamp affichent des indices de plasticité inférieurs à 10, avec un comportement non plastique dominant. L'enjeu des limites d'Atterberg est donc directement corrélé à la carte géotechnique de Paris intra-muros : ignorer la susceptibilité au retrait-gonflement dans les zones argileuses expose les structures légères à une fissuration progressive. Le coefficient de corrélation entre l'indice de plasticité et la pression de gonflement a été documenté par de nombreux retours d'expérience sur les chantiers de la Petite Couronne, où des sinistres sur pavillons ont été attribués à une sous-estimation de l'activité argileuse. Une simple valeur de wL et wP suffit à orienter le choix vers un radier renforcé ou une solution sur pieux traversant la couche active.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: contact@geotechnique.biz

Vidéo explicative

Normes applicables

NF P94-051 (détermination des limites d'Atterberg – coupelle de Casagrande et rouleau), NF EN ISO 17892-12 (reconnaissance et essais géotechniques – essais de laboratoire sur les sols, Partie 12), NF P94-050 (détermination de la teneur en eau pondérale des matériaux), Guide Technique LCPC – Réalisation des remblais et des couches de forme (fascicules I et II)

Paramètres techniques

ParamètreValeur typique
Norme de référenceNF P94-051 (détermination des limites d'Atterberg)
Tamis de préparation400 µm (maille standard)
Limite de liquidité (wL)Mesurée à la coupelle de Casagrande (NF EN ISO 17892-12)
Limite de plasticité (wP)Méthode du rouleau (diamètre 3 mm, sans fissuration)
Indice de plasticité (IP)IP = wL - wP
Indice de consistance (IC)IC = (wL - w_naturelle) / IP
Teneur en eau naturelleDéterminée par étuvage parallèle (NF P94-050)
Classification LCPC/USCSDiagramme de Casagrande (A-line) pour argiles et silts

Questions fréquentes

Quel est le coût d'une analyse des limites d'Atterberg sur un échantillon parisien ?

Pour un essai individuel (wL + wP) réalisé sous accréditation COFRAC selon la norme NF P94-051, le tarif se situe entre 60€ et 90€ hors taxes. Ce prix inclut la préparation de l'échantillon par tamisage à 400 µm et le rapport d'essai avec le diagramme de Casagrande. Les campagnes multi-échantillons bénéficient d'une tarification dégressive.

Comment interpréter un indice de plasticité élevé pour un sol parisien ?

Un indice de plasticité supérieur à 20 sur les argiles du Sparnacien ou les marnes du Lutétien indique une forte sensibilité à l'eau. Cela se traduit par un potentiel de retrait-gonflement significatif et une cohésion variable selon la saturation. Sur le diagramme de Casagrande, ces sols tombent au-dessus de la ligne A, dans le domaine des argiles plastiques (At), ce qui nécessite de vérifier la stabilité des fouilles en période pluvieuse et de dimensionner les fondations en tenant compte du risque de mouvements différentiels.

Quelle norme régit l'essai de limites d'Atterberg en France ?

La norme française NF P94-051 définit la méthode de détermination des limites d'Atterberg (limite de liquidité à la coupelle, limite de plasticité au rouleau). Elle est complétée par la norme européenne NF EN ISO 17892-12 qui harmonise les essais de laboratoire sur les sols. Nos rapports mentionnent ces deux référentiels et sont émis sous couvert de notre accréditation COFRAC.
